純曲げ治具

純曲げ治具

仕様SPEC

試験片寸法 150×30㎜
曲げ測定範囲 ~180°(フルスケール10V )
曲げ荷重測定範囲 引張試験機に依る
  • つかみ及び治工具部

製品写真PHOTOS

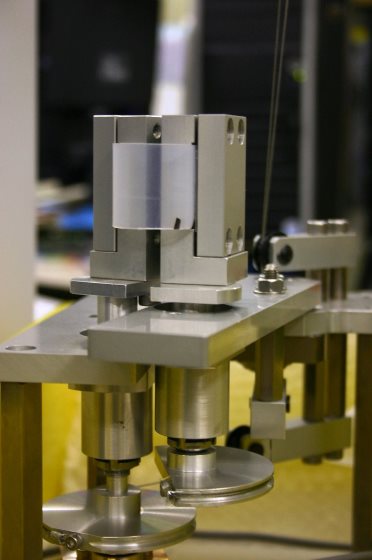

  • 純曲げ治具1

    引張治具に挟む。

製品の解説DESCRPTION

純曲げとは曲げにおいて、せん断力の発生を避け、曲げモーメントのみが生じている状態を言います。試験片中央の2点に、同等の荷重をかけると2点間もたわみますが、ここには曲げモーメントだけが作用します。
インテスコは、FRPなどの複合材料用に小型の純粋曲げ用治具を製造しています。
お客様の試験機にも取付け可能ですので、ご相談ください。
