Model 3442 ミニチュア型伸び計

ストレインゲージと同等のゲージ長

Model 3442 ミニチュア型伸び計

仕様SPEC

標線間 3~50㎜
測定ひずみ範囲 0.5~12.5㎜
使用温度範囲 -265~200℃
推奨印加電圧 DC 5~10V
等級 ISO 9513 Class 0,5(JIS 0.5級)
  • Epsilon社 伸び計

製品写真PHOTOS

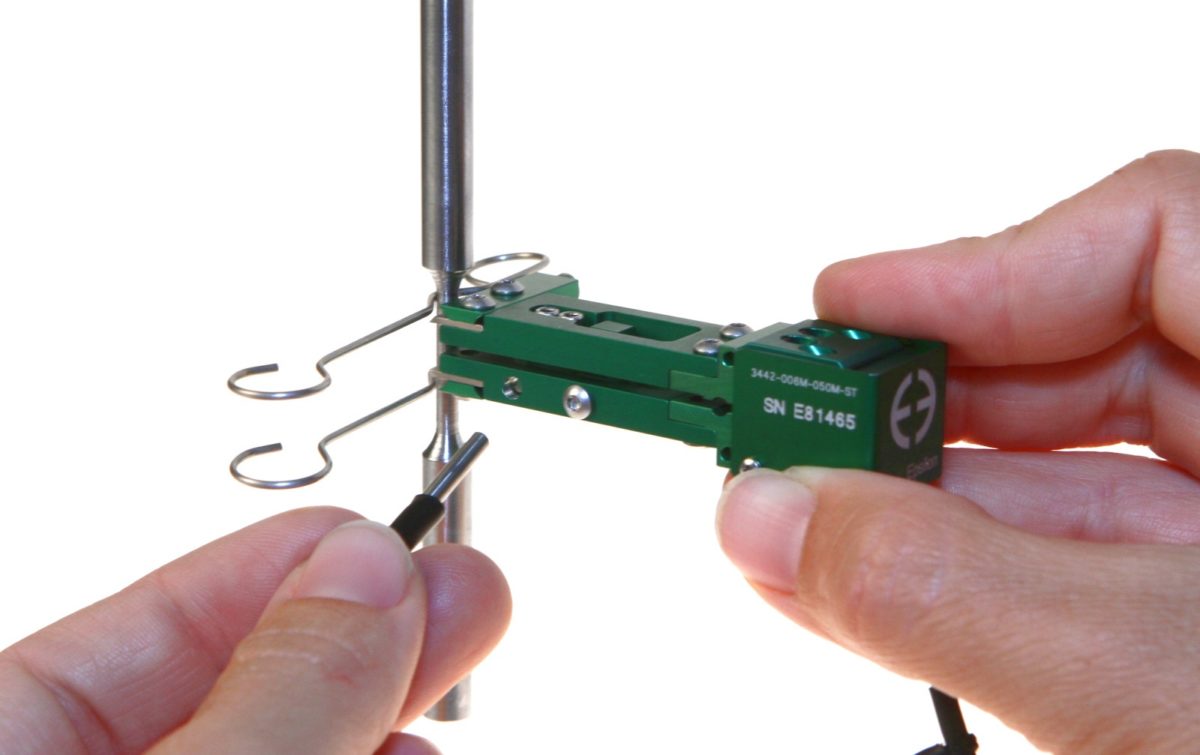

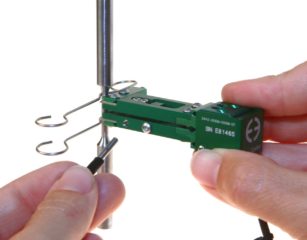

  • Model 3442 ミニチュア型伸び計1

    金属材料へワイヤーフォームで取付け。

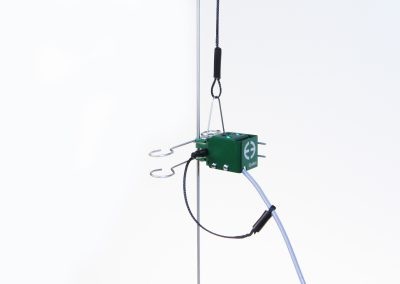

  • Model 3442 ミニチュア型伸び計2

    吊下げのためのテザーも標準装備(写真の∧形の金具)。

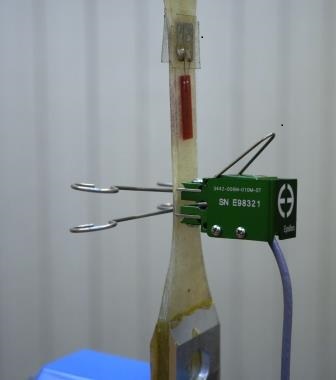

  • Model 3442 ミニチュア型伸び計3

    炭素繊維に取付け。

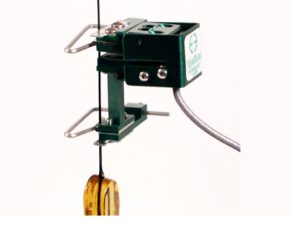

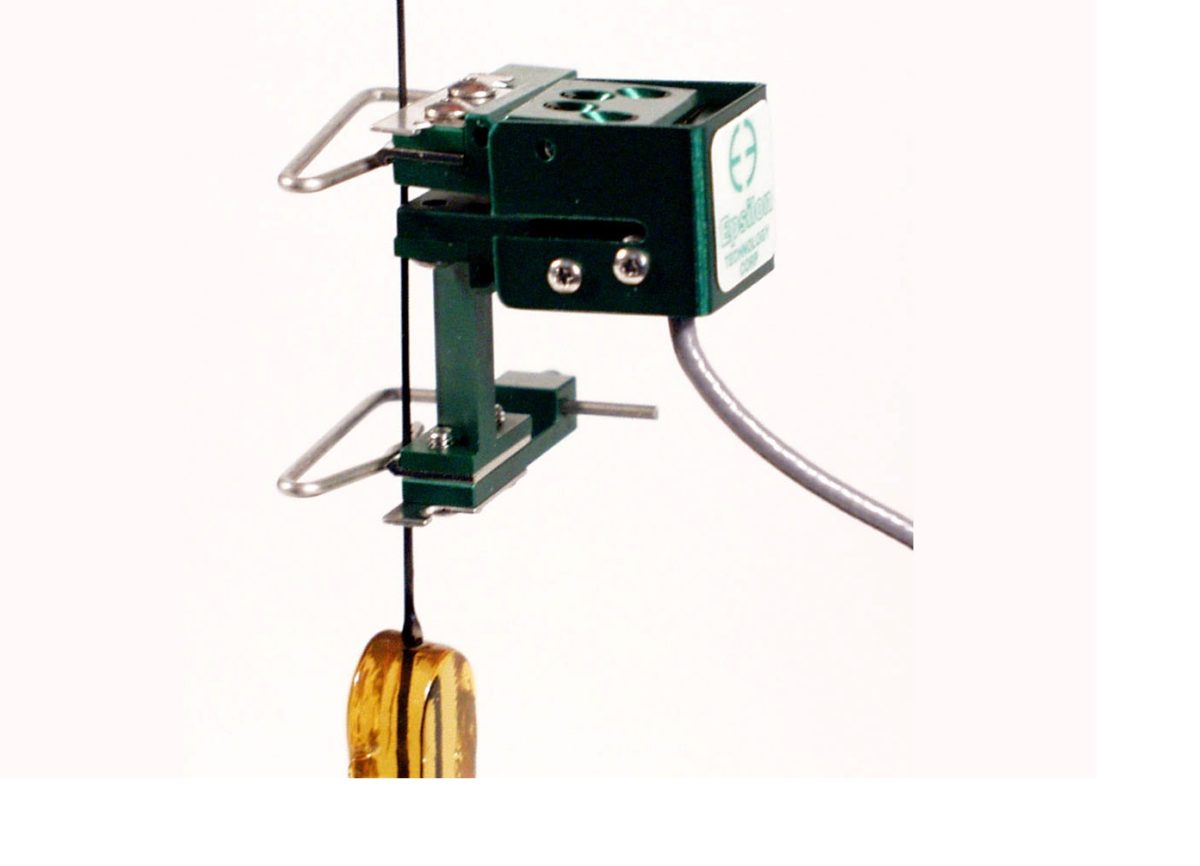

  • Model 3442 ミニチュア型伸び計4

    細線測定のため、テザーをバネで吊下げ(写真をクリック)。

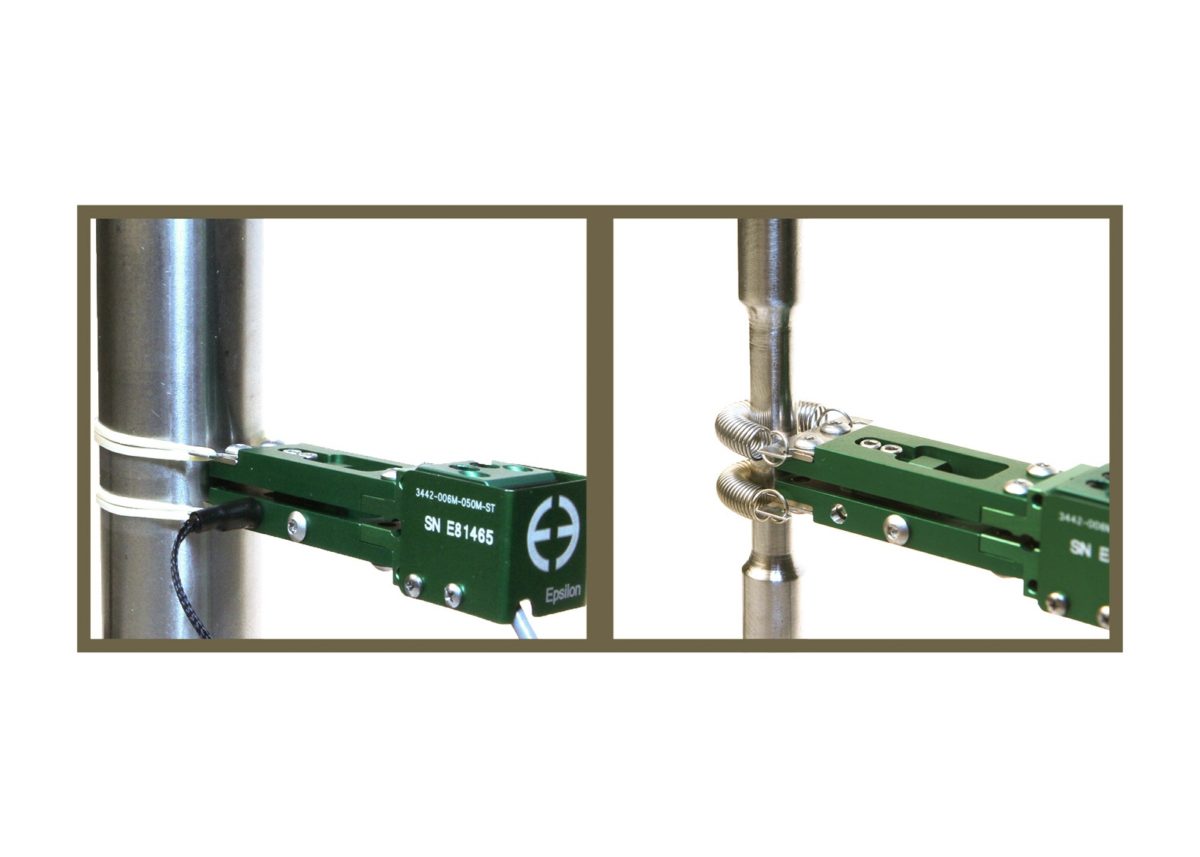

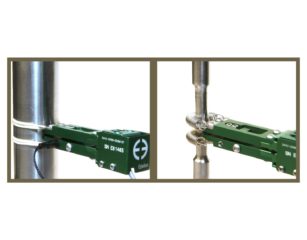

  • Model 3442 ミニチュア型伸び計5

    輪ゴムやスプリングで取付け。

製品の解説DESCRPTION

3442は微小試験片用に特化した伸び計で、永年の経験から編出された形状のワイヤーフォームを使って小さな試験片にも簡単に取付ることができます
標線間(ゲージ長)が最小3㎜なので、試験片にストレインゲージを貼付けて行う試験に置換えることができます。試験片にワイヤーフォームとナイフエッジで固定するだけ、接着材を使用する手間が要りません。さらに標準装備のESCS(Epsilon Shunt Calibration System)の使用で手軽にストレインアンプを調整し、ひずみ変位校正を簡単に行うことができます。
もう、ストレインゲージを使い捨てにする必要は有りません。
また、オプションのアダプタキットを使用すると、標線間を変更することができます。
