接触抵抗測定器

導電性プラスチックの探針法による抵抗率測定

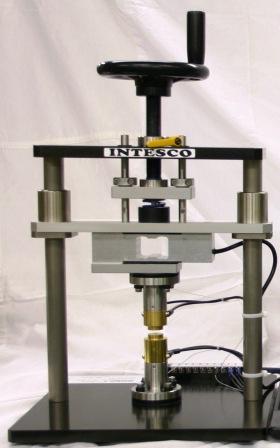

接触抵抗測定器

仕様SPEC

最大負荷荷重 1kN (約100㎏)
最大印加電圧 36V
最大印加電流 3A
測定電圧分解能 0Vレンジ測定時10μV
ストローク 50㎜
データ収集 ノートパソコン Windows
  • 電気特性

製品の解説DESCRPTION

当社の接触抵抗測定器は、JIS K7194に基づき正確なデータ処理を行いかつ、コンパクトで使い易く、コストパフォーマンスを追求した測定器です。
導電性プラスチック試験体に任意の荷重を負荷すると同時に、一定電流を流し電極間の電圧を別接触子で測定して抵抗値へ換算して微小抵抗の測定を行う四端子法測定器です。
本器は負荷フレーム、手動式荷重負荷部、ロードセル、ロードセルアンプ、抵抗測定電極、デジタルマルチメータ、安定化電源、パソコンによるデータ収録装置により構成されています。抵抗測定電極は弊社にて製造しています。
測定時は、手動で荷重を負荷し(オプションで電動)、電圧測定はパソコンで自動収集します。また、探針の先端形状も各種特注対応可能です。
ご相談により、抵抗測定部(写真)をお客様お持ちの圧縮試験機への取付けも致します。
